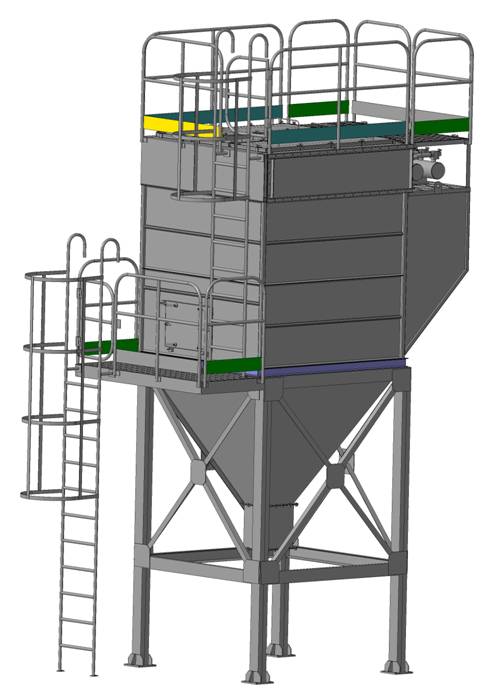

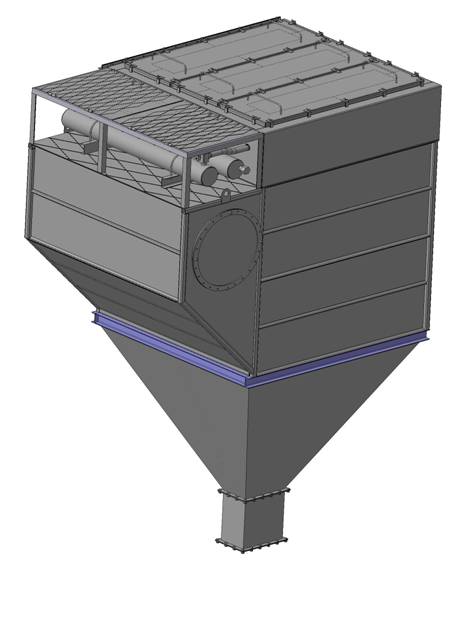

Рукавные фильтры СФР
Преимущества рукавных фильтров: высокая степень пылеулавливания; замена фильтровальных рукавов и элементов без прекращения эксплуатации; пониженная чувствительность к эксплуатационным изменениям.
Фильтр рукавный СФР предназначен для обеспыливания различных промышленных газов отходящих из технологических установок работающих в различных отраслях промышленности: строительных материалов, цементной промышленности, металлургии, химической промышленности и т. д.
Запылённые газы вследствие разряжения создаваемого вентилятором, попадают через коллектора в камеру запылённых газов и пройдя через фильтровальные рукава сбрасываются обеспыленными в атмосферу, а пыль осаждается на внешней поверхности рукавов. По мере осаждения пыли возрастает сопротивление движению газов через фильтр, поэтому для поддержания сопротивления фильтра и его производительности в заданных пределах, через определённое время автоматически производится удаление образовавшегося слоя пыли - регенерация рукавов. Период времени, через который необходимо производить регенерацию рукавов определяется опытным путём по возрастанию сопротивления рукавов. Регенерация осуществляется путём обратной продувки сжатым воздухом через ресивера, установленные на фильтре, электромагнитные вентиля, продувочные трубы и сопла. Существуют несколько базовых моделей фильтров с площадью фильтрации от 90 до 540 м2, которые в зависимости от производительности могут устанавливаться последовательно в ряд.
Наименование параметра, единица измерения |
СФР 90 (СФР90.01) |
СФР 135 (СФР135.01) |
СФР 180 (СФР180.01) |
СФР 270 (СФР270.01) |
СФР 360 (СФР360.01) |
СФР 405 (СФР405.01) |
СФР 540 (СФР540.01) |
Количество фильтров СМЦ 40Б3, которое заменяет применяемый фильтр, шт. | 1 | 1,5 | 2 | 3 | 4 | 4,5 | 6 |
Площадь фильтрации, м2, не менее | 90 | 135 | 180 | 270 | 360 | 405 | 540 |
Расчетная производительность по очищаемому газу, при скорости фильтрации 1,5 м/мин, м3/час | 8100 | 12150 | 16200 | 24300 | 32400 | 36450 | 48600 |
Скорость фильтрации – выбирается в зависимости от свойств пыли при привязке фильтра в технологическую установку, в пределах, м/мин | от 1,2 до 1,8 | от 1,2 до 1,8 | от 1,2 до 1,8 | от 1,2 до 1,8 | от 1,2 до 1,8 | от 1,2 до 1,8 | от 1,2 до 1,8 |
Концентрация пыли на входе в фильтр, г/м3, не более | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
Концентрация пыли на выходе из фильтра, г/м3, не более | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 |
Количество фильтровальных рукавов, шт. | 81 | 81 | 81 | 162 | 162 | 273 | 273 |
Количество импульсных клапанов с электромагнитным приводом | 9 | 9 | 9 | 18 | 18 | 27 | 27 |
Разрежение в фильтре, Па, не более | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
Давление воздуха для регенерации, мПа | от 0,4 до 0,8 | от 0,4 до 0,8 | от 0,4 до 0,8 | от 0,4 до 0,8 | от 0,4 до 0,8 | от 0,4 до 0,8 | от 0,4 до 0,8 |
Габаритные размеры *, мм, не более: | |||||||
длина | 4800 (3000) | 4800 (3000) | 4800 (3000) | 4800 (3000) | 4800 (3000) | 4800 (3000) | 4800 (3000) |
ширина | 2255 (2255) | 2255 (2255) | 2255 (2255) | 4510 (4510) | 4510 (4510) | 6765 (6765) | 6765 (6765) |
высота | 7430 (4800) | 8200 (5650) | 9000 (6500) | 8200 (5650) | 9000 (6500) | 8200 (5650) | 9000 (6500) |
Масса, т, не более | 3,45 (2,23) | 3,9 (2,7) | 4,35 (3,1) | 7,8 (5,4) | 8,7 (6,1) | 11,7 (8,1) | 13,05 (9,2) |
